Tổ hợp chuông báo cháy – còi đèn – nút nhấn khẩn cấp

FSMBL-001 là hộp tổ hợp chuông đèn báo cháy , bao gồm nút ấn, chuông (còi) và đèn kết hợp, sử dụng cho hệ thống báo cháy địa chỉ không dây. Thiết bị có chức năng thu thập tín hiệu từ các đầu báo khói, đầu báo nhiệt, module giám sát để truyền về Tủ trung tâm báo cháy WCP-1 . Đồng thời, FSMBL-001 cũng có thể hoạt động độc lập ngay cả khi Tủ trung tâm báo cháy ngừng hoạt động.

Tổ hợp quản lý tối đa 30 thiết bị đầu báo, module, nút nhấn không dây được kết nối với nó trong cùng hệ thống. Khi nhận được tín hiệu từ các cảm biến, tổ hợp sẽ tự động kích hoạt còi đèn, đồng thời sẽ truyền tiếp tín hiệu đến các tổ hợp khác để gửi tín hiệu về tủ trung tâm.

Các tổ hợp được cài đặt địa chỉ bởi một thiết bị cầm tay và được kết nối với nhau thông qua sóng vô tuyến, khoảng cách kết nối tối đa 30m. Trong tủ tổ hợp không dây có tích hợp bộ chuyển đổi nguồn và ắc quy dự phòng 24VDC cho phép hoạt động hơn 60 phút khi mất nguồn điện AC.

Hộp tổ hợp báo cháy không dây địa chỉ FSMBL-001

ĐẶC TÍNH

• Tuân thủ theo ISO 7240, TCVN 7568, TCVN 3890 và TCVN 7568-14:2025;
• Quản lý 30 đầu báo/module không dây địa chỉ;
• Tối đa 10 tổ hợp chính kết nối đến tủ trung tâm báo cháy không dây;
• Mỗi tổ hợp chính quản lý tối đa 6 tổ hợp phụ;
• Khôi phục trạng thái (reset) ngay trên tổ hợp;
• Sử dụng công nghệ kết nối không dây bằng sóng vô tuyến ở tần số 433 Mhz;
• 01 ngõ ra điều khiển;
• Tích hợp sẵn pin dự phòng.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 220VAC/50-60Hz
• Nguồn dự phòng: 24VDC 3Ah
• Dòng chờ: 0.1 mA
• Kết nối: Sóng vô tuyến công suất thấp
• Độ ẩm: 95% không ngưng tụ
• Nhiệt độ hoạt động: -5°C đến 50°C
• Lưu kho: -20°C đến 60°C
• Nút nhấn Đỏ – Nhựa ABS, có thể phục hồi bằng tay
• Còi đèn kết hợp âm thanh: 90dB (<2m)
• Ánh sáng: 15Cd (chu kỳ 0.5s)
• Thiết bị kết nối tối đa: 30 (đầu báo/module)
• Tổ hợp phụ: tối đa 06
• Tiếp điểm đầu ra 24VDC 1A, NO/NC
• Màu sắc: Trắng
• Vật liệu: Tôn 1.2mm
• Trọng lượng: 3.5kg (bao gồm pin)
• Kích thước: 260mm(D) x 65mm(R) x 370mm(C)

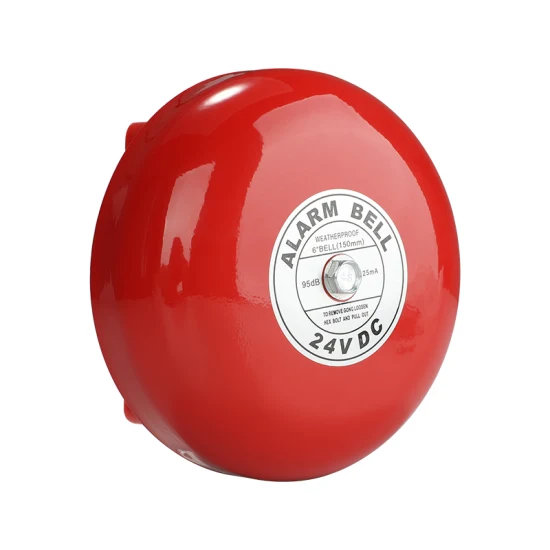

Chuông báo cháy

Chuông báo cháy là một phần quan trọng của hệ thống báo cháy, được thiết kế để cảnh báo mọi người trong một tòa nhà hoặc khu vực về sự hiện diện của lửa hoặc khói, giúp họ kịp thời sơ tán và an toàn. Chuông báo cháy hoạt động bằng cách phát ra âm thanh lớn hoặc tín hiệu âm thanh đặc biệt khi hệ thống báo cháy phát hiện có khói, nhiệt độ tăng cao bất thường, hoặc các dấu hiệu khác của đám cháy.

Chuông báo cháy thường được kết nối với một hệ thống báo cháy trung tâm, bao gồm các cảm biến và bộ phận phát hiện như cảm biến khói và cảm biến nhiệt. Khi một trong các cảm biến này phát hiện ra dấu hiệu của đám cháy, nó sẽ gửi tín hiệu đến bảng điều khiển trung tâm, và bảng điều khiển này sẽ kích hoạt chuông báo cháy.

Đèn báo cháy

Đèn báo cháy là một thành phần không thể thiếu của hệ thống báo động cháy, được thiết kế để cảnh báo về sự hiện diện của lửa hoặc khói thông qua tín hiệu ánh sáng. Đèn báo cháy thường được sử dụng kết hợp với chuông báo cháy hoặc hệ thống âm thanh để tăng cường hiệu quả cảnh báo, đặc biệt là trong những môi trường ồn ào nơi mà âm thanh có thể không được nghe rõ hoặc trong các khu vực dành cho người khiếm thính.

Đèn báo cháy hoạt động bằng cách nhấp nháy một ánh sáng mạnh mẽ khi hệ thống báo cháy phát hiện khói, lửa hoặc nhiệt độ tăng lên đột ngột – những dấu hiệu cảnh báo sớm của đám cháy. Ánh sáng nhấp nháy này được thiết kế để thu hút sự chú ý và hướng dẫn mọi người thoát ra khỏi tòa nhà hoặc khu vực đang gặp nguy hiểm.

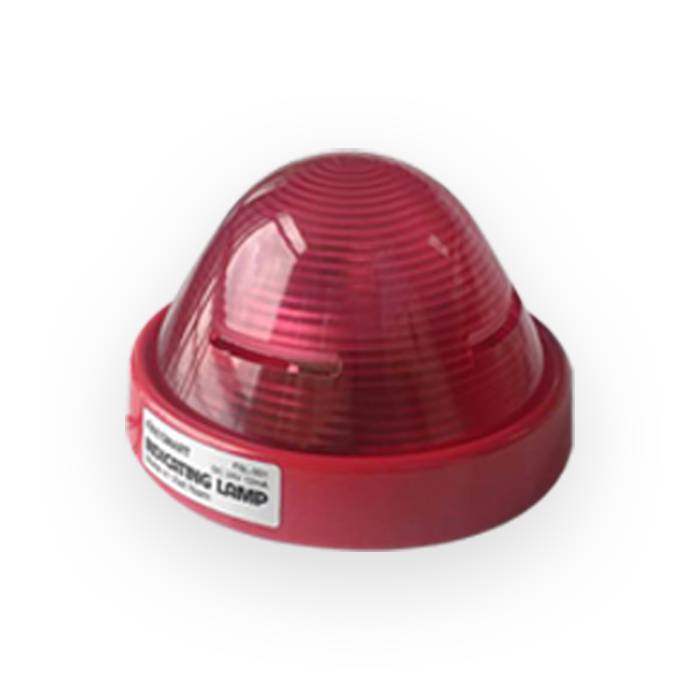

Đèn báo cháy không dây FSL-001-1 FireSmart

Thông số còi đèn báo cháy FSBL-001

Nút nhấn báo cháy khẩn cấp FSM-001

Nút nhấn báo cháy , còn được gọi là điểm báo động bằng tay hoặc trạm báo động thủ công, là một thiết bị an toàn được thiết kế để cho phép mọi người nhanh chóng cảnh báo về sự hiện diện của đám cháy trong một tòa nhà hoặc khu vực cụ thể. Nút nhấn báo cháy là một phần quan trọng của hệ thống báo cháy, và thường được lắp đặt ở những vị trí dễ tiếp cận trong các lối đi, cầu thang, hoặc gần các lối ra vào chính.

Khi có người phát hiện ra đám cháy hoặc khói, họ sẽ ấn vào nút nhấn báo cháy. Việc này sẽ kích hoạt hệ thống báo cháy của tòa nhà, gửi tín hiệu đến bảng điều khiển trung tâm và từ đó kích hoạt chuông báo cháy hoặc hệ thống cảnh báo để thông báo cho mọi người trong tòa nhà biết và sơ tán an toàn.

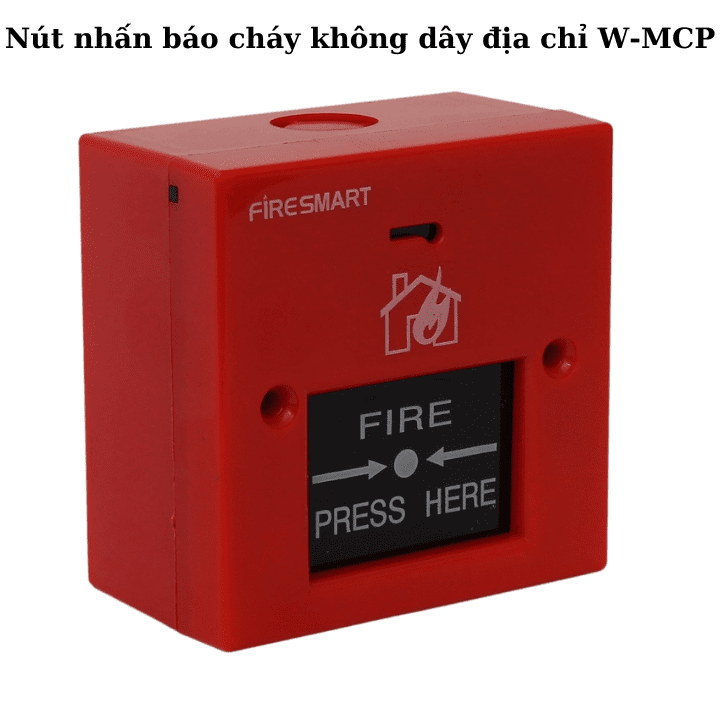

Nút nhấn báo cháy địa chỉ không dây FireSmart

Nguyên lý hoạt động của hệ thống báo cháy không dây địa chỉ

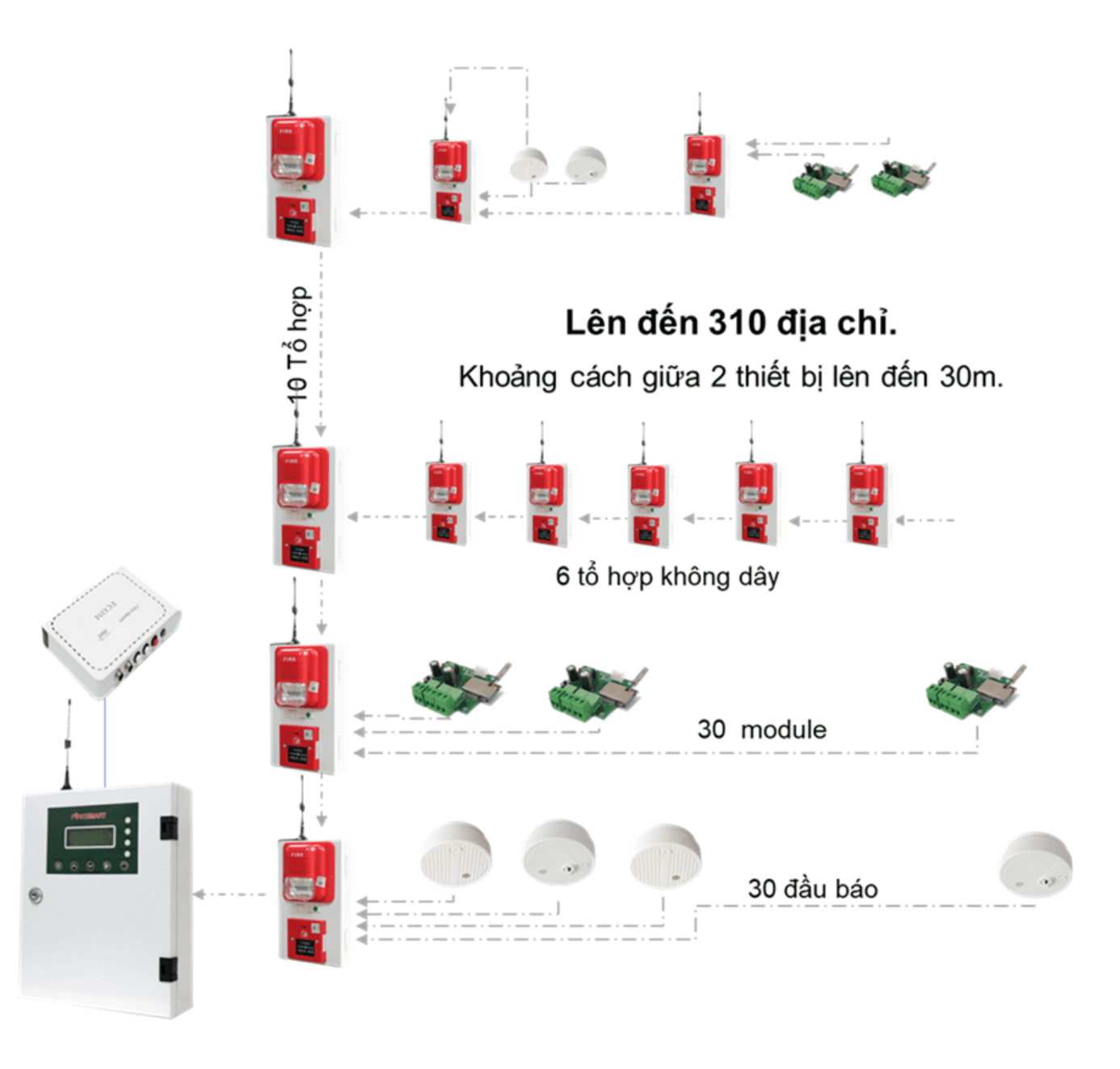

Sơ đồ nguyên lý hệ thống báo cháy không dây FireSmart
